Дверь Веллдорис противопожарная EI-30/30(dB). Общее руководство.

Общее руководство по условиям хранения, эксплуатации, монтажу и ухода за дверью.



1. Общие указания

1.1. Перед началом монтажа и эксплуатации внимательно ознакомьтесь с настоящим Руководством.

1.2. При покупке проверьте комплектность двери, отсутствие механических повреждений.

2. Технические данные

Сертификат пожарной безопасности №ССПБ.RU.ОП034.Н.0086 от 14.07.08
Санитарно-эпидемиологическое заключение №50.РА.05.536.Т.000281.07.08 от 18.07.08

2.1. Двери противопожарные (далее двери) предназначены для заполнения дверных проемов в противопожарных преградах промышленных, общественных, жилых зданий и сооружений. Соответствуют требованиям пожарной безопасности ГОСТ 30247.2-97, СНиП-21-01-97 и характеризуются предельными значениями : потерей целостности (Е) и теплоизоляционной способности (I).

Дверь противопожарная однопольная состоит из дверной коробки и полотна, глухого или остекленного, с остеклением не более 25% от площади дверного проема.

Климатическое исполнение дверей соответствует УХА 4 по ГОСТ 15150-69.

2.2. Габаритные размеры изделий приведены в таблице 1.

ДП 21*7 внутр.размер двери 625*2040

ДП1 21*8 внутр.размер двери 725*2040

ДП21*9 внутр.размер двери 825*2040

ДП 21*10 внутр.размер двери 925*2040

3. Комплектность поставки.

  1. Полотно противопожарное с установленным механизмом замка(4262) и тремя петлями NTR - 1 шт. (2 шт. для двупольной двери)
  2. Коробка деревянная - 1 комплект.
  3. Паспорт, совмещенный с инструкцией по эксплуатации.

4. Условия эксплуатации и уход за дверью.

4.1. Двери предназначены для эксплуатации внутри отапливаемых помещений с относительной влажностью 60% - 70%.

4.2. При загрязнении двери в процессе эксплуатации необходимо протереть ее мягкой тряпкой, смоченной в мыльной воде и вытереть насухо. При очистке двери не разрешается использовать наждачную шкурку и химически активные вещества, такие как ацетон, бензин и т.п.

4.3. Не реже одного раза в 6 месяцев смазывать все доступные поверхности фурнитуры в месте контакта (места сопряжения рабочей и ответной части петель, корпус замка по ригелю) тонким слоем смазки. ЦИАТИМ-221 ГОСТ 6267-74.

4.4. Замковые устройства двери открываются и закрываются при помощи ручки и цилиндра (замок под ключ) или ручки и поворотной кнопки (санузловый замок). При этом ключ из цилиндра может быть извлечен только после полного (на 360°) поворота. Ключ в замочную скважину должен вставляться до упора; поворачивать аккуратно. В противном случае гарантия на цилиндр распространяться не будет.

4.5. При эксплуатации остекленной противопожарной двери допускается протирка стекол гладкой хлопчатобумажной тканью, смоченной в воде или в слабом щелочном (мыльном) растворе. Применение средств с органическими растворителями не допускается.

5. Описание изделия.

Дверь состоит из коробки (1), изготовленной из древесного бруса и полотна (2) навешиваемого с помощью петель (3). Внутренняя полость полотна заполнена теплоизоляционными материалами, обеспечивающими заданный предел огнестойкости.

Дверное полотно оборудовано замком-защелкой (4), обеспечивающим зацеплением полотна с коробкой в районе вертикальной стойки коробки. По периметру дверного полотна устанавливается вспенивающийся уплотнитель (5), заполняющий зазоры между полотном и коробкой в случае пожара.

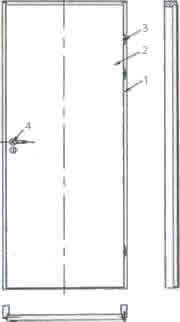

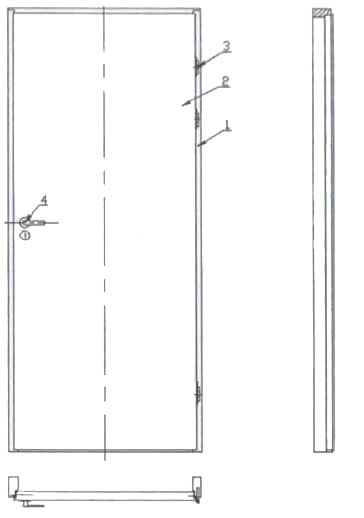

Схема дверного блока Дверной блок

  1. Коробка дверная деревянная
  2. Дверное полотно
  3. Петля
  4. Механизм замка с фурнитурой

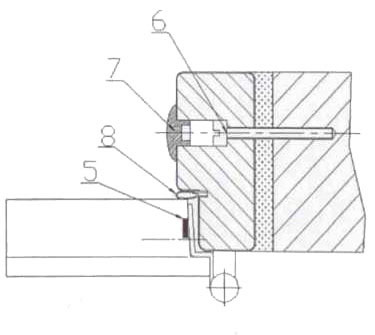

  1. Вспенивающийся уплотнитель
  2. Анкерный болт
  3. Заглушка
  4. Уплотнитель резиновый


6.  Монтаж изделия.

6.1.  Установка одностворчатой двери.

Коробка, поставляемая в разобранном виде, собирается при помощи саморезов.

Деревянную дверную коробку установить в середину проема таким образом, чтобы равномерно распределить зазор между коробкой двери и проемом, и закрепить в проеме в следующей последовательности:

- выставить по отвесу стойку коробки (1) со стороны петель (3) в плоскости проема, просверлить отверстия в горце проема через отверстия в коробке, привернуть коробку к стене проема с помощью анкерных болтов 6, навесить полотно, выставить по отвесу стойку коробки (1) со стороны замка (4) при помощи клиньев, обеспечив равномерный зазор по периметру между дверью и коробкой и совпадение плоскостей полотна (2) двери и коробки (1); закрыть замок (4), заход язычка и ригеля замка в пазы на коробке (1) должен быть свободным, без значительных усилий; зафиксировать стойку коробки (1) в проеме аналогично предыдущей, проверить дополнительно отвесом все плоскости и визуально зазор по периметру полотна (2) двери и коробки (1), произвести окончательное закрепление двери в проеме, не допуская деформации и смещения коробки. Регулировка полотна относительно коробки производится регулировкой петель при помощи шестигранника.

6.2. Для установки дальнейшей фурнитуры, на дверь (цилиндра, ручки, накладки) необходимо произвести по месту установки двери досверловку отверстий диаметром 8,10 мм под крепежные винты по следующей схеме (см. рисунок).

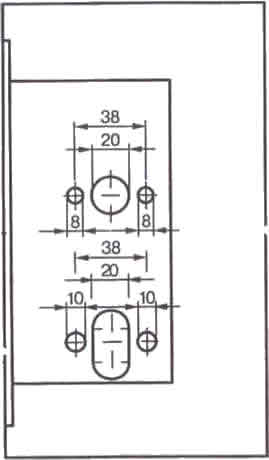

Схема отверстий для фурнитуры

6.3.  После окончательной установки двери в проеме, полости между коробкой и проемом заполняются цементно-песчаным раствором или огнестойкой монтажной пеной с дальнейшей заделкой кратных мест цементно-песчаным раствором с толщиной слоя не менее 10 мм.

7.  Сроки службы и хранения.

7.1. Средний срок службы двери 10 лет, в том числе срок хранения 2 года в упаковке изготовителя в условиях хранения по ГОСТ 15150-69 (отапливаемое хранилище).

Указанные сроки службы и хранения действительны при соблюдении потребителем требований действующей эксплуатационной документации.
