Инструкция по установке механизма для раздвижных дверей B-104

Состав комплекта:

  1. несущая каретка — 2шт
  2. фиксатор-амортизатор с винтами — 2 шт
  3. регулировочный винт каретки 8x50 — 2 шт
  4. гайка М8 — 4 шт
  5. пластина крепления — 2 шт
  6. нижний направляющий элемент — 1 шт
  7. затяжной ключ — 1 шт
  8. резиновый отбойник — 2 шт
  9. шуруп 4x20 — 4шт
  10. шуруп 4x35 — 8 шт

Порядок установки:

установка каретки механизма B-104

  1. К верхнему торцу двери прикрепить пластины крепления (5) шурупами (10). Пазы должны быть направлены в одну сторону.

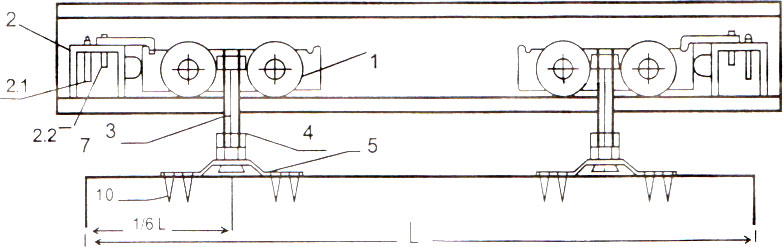

  2. Собрать несущие каретки механизма (рис 1) и установить в верхнюю направляющую.
  3. По краям направляющей вставить фиксаторы-амортизаторы (2).
  4. Навесить дверь:
    1. приставить под направляющую; подкатить левую каретку к левой пластине;
    2. приподняв, надеть вырез пластины на регулировочный винт (3) (гайки сверху пластин крепления, головка винта снизу);
    3. повторить действия с другой кареткой;
    4. придерживая регулировочный винт (3), рукой затянуть гайки.

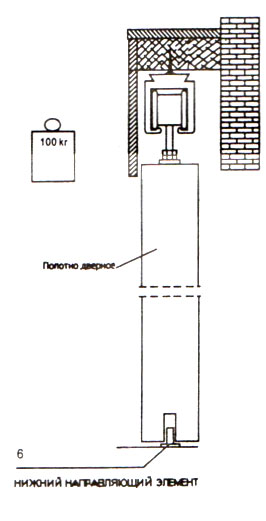

  5. Нижний направляющий элемент (6) устанавливается во фрезерованный паз (10мм) снизу двери в 5 мм от края полотна со стороны проёма и закрепляется шурупами (9). Направляющий элемент должен быть расположен по центру паза, обеспечивая плавное скольжение двери и равномерный зазор между дверью и стеной.
  6. Регулировка по высоте: вращая регулировочный винт (3) добиться равномерного зазора (4-6 мм) между дверью и полом. Придерживая винт, затянуть гайку (4) и контргайку(4).
  7. Регулировка по горизонтали: Переместить дверь в сторону закрывания. Дверь должна перекрыть проём по 20мм с каждой стороны. Зафиксировать амортизатор (2) в закрытом состоянии при помощи винта (2.1). Переместить дверь в сторону открывания. Край двери должен располагаться на одной линии с краем проёма. Зафиксировать амортизатор (2) в открытом состоянии винтом (2.1). При помощи винтов(2.2) отрегулировать усилие фиксации двери.
  8. Рекомендуется крепление резиновых отбойников (8) к полу шурупами (9) в крайних (правом и левом) положениях двери.

Установка механизма B-104
