Инструкция по установке и обслуживанию двери Padilla

Дверь стальная противопожарная производства компании
PADILLA FIRE DOORS.


МАРКИРОВКА ДВЕРИ К двери прикреплена табличка с информацией:

  • название фирмы
  • тип двери и предел огнестойкости
  • знак соответствия системы сертификации в области пожарной безопасности.
  • производственный номер, месяц и год изготовления.


ИНСТРУКЦИИ ПО УСТАНОВКЕ

Перед тем как приступить к установке двери, следует проверить, соответствуют ли размеры проема с указанными на идентификационной зеленой этикетке, приклеенной снаружи коробки.

Номинальные размеры створки L х Н

Строительный проем (L) х (Н + 10)

Lfm х (Hfm -10)

Lfm х Hfm


-  Определить направление открывания двери.

-  Отвернуть монтажные пластины и произвести соответствующие отверстия в стене, дверь с рамой в проеме, регулируя ее положение с помощью строительного уровня в плоскости полотна двери и поперечной плоскости и зафиксировать в проеме с помощью монтажных пластин.

-  До окончательного фиксирования дверного блока, следует проверить правильность установки дверного блока, измерив соответствие следующих расстояний:

Между створкой и коробкой со стороны петель

5.5  мм

Между створкой и верхней частью коробки

3.5  мм

Между створкой и коробкой со стороны замка

4 мм

Между створкой и полом

6 мм

-  Пространство между стеной и коробкой следует плотно заполнить цементным раствором, причем цемент должен покрывать полностью часть коробки со стороны противоположной петлям (рис. 3).

-  После того, как стена завершена, открыть дверь и устранить соединяющий элемент, расположенный в основании коробки (рис. 4) и сепараторы, расположенные по фальцу створки (рис. 5 и 6).

-     В противопожарных дверях PADILLA одна из петель является пружинной, что обеспечивает самостоятельное закрытие створки двери. Ее регулировка производится следующим образом:

  1. поместить стержень в гнезде корпуса петли;
  2. натянуть пружину, вращая стержень в направлении открытия двери;
  3. заблокировать блокирующим штырем ТТ1, вставив его в отверстие петли (рис. 7).

При натянутой пружине, дверь должна плавно закрываться от угла открытия 45°, 90°и 180°.

Все необходимые детали находятся в коробке аксессуаров, сопровождающей каждую дверь.

-     Двухстворчатые двери, без нижнего порога, оснащены тубообразным стопором, который должен устанавливаться в полу для фиксирования второстепенной створки. Данный элемент находится в коробке аксессуаров.


ЗАМЕЧАНИЯ ПО УСТАНОВКЕ

  • Во время установки двери, необходимо соблюдать обязательные правила безопасности труда, а также избегать неправильного использования и установки двери: ограждение зоны установки, использование необходимых средств манипулирования двери в зависимости от ее веса.
  • В часто используемых дверях рекомендуется использование доводчиков для предотвращения несчастных случаев, вызванных резким открытием или внезапным закрытием двери.


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МЕХАНИЧЕСКИХ ЭЛЕМЕНТОВ

1.  ЗАМОК. - Произвести чистку и смазку, а также проверить, чтобы язычок замка входил в коробку полностью, а не частично - будь то по причине неисправности механизма или трения с коробкой.

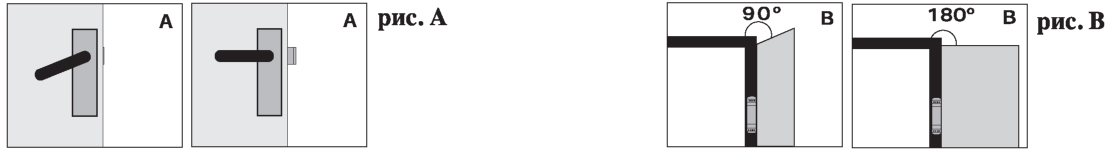

2.  РУЧКА. - Проверить целостность и правильность сцепления, что позволяет приводить язычок замка в положение закрытия (рис. А).

3.  ПЕТЛИ. - Регулировка и смазка по необходимости (рис. В) для того, чтобы дверь закрывалась плавно от угла 45°, 90° и 180°, в зависимости от использования.

4.  УПЛОТНИТЕЛЬ ТЕРМОРАСШИРЯЮЩИЙСЯ. - проверить правильное расположение уплотнителя и крепкое прилегание к коробке. В случае плохого состояния по причине неправильной эксплуатации, уплотнитель следует заменить. Срок годности данного уплотнителя - 10 лет, но рекомендуется более ранняя замена при повреждении или отклеивании от коробки.

5.  РАССТОЯНИЯ / ЩЕЛИ. - Необходимо контролировать и регулировать щели в установленном дверном блоке (рис. С), при помощи калибра и следуя контрольным процедурам, использованным в сертификатах. Также следует удалить все элементы, препятствующие закрытию двери (см. Инструкции по установке).

6.  НЕПРАВИЛЬНАЯ УСТАНОВКА. - Проверить, чтобы дверной блок был установлен в соответствии с инструкциями PADILLA FIRE DOORS, в особенности по щелям между компонентами и установке коробки в стене. PADILLA FIRE DOORS уведомляет потребителя о том, что в случае неправильной установки дверного блока, его функционирование не будет соответствовать нормам, вплоть до потери характеристик противопожарной двери. Данное изделие может считаться вновь противопожарным только после страдания несоответствий.

7.  ЦЕЛОСТНОСТЬ СТВОРКИ. - Проверки целостности створки касается выявления изменений, связанных с неправильной эксплуатацией или воздействием воды или внешней среды, что влечет за собой ухудшение функционирования и деформацию створки.

8.  УСТАНОВКА КОРОБКИ. - Проверить, чтобы часть коробки со стороны, противоположной петлям, была полностью покрыта цементом и в соответствии с Инструкциями по установке и без трещин. У коробки не должно быть деформаций, вызванных внешними ударами, что могло бы ухудшить соприкосновение коробки и створки.

9.  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДОПОЛНИТЕЛЬНЫХ ЭЛЕМЕНТОВ.

Эти элементы следует анализировать отдельно от дверного блока:

  • РЫЧАГ «АНТИ-ПАНИКА» - хорошее функционирование и плавность при воздействии на замок.
  • ДОВОДЧИКИ - Регулировка открывания, задержки и закрывания. Проверка пружин, амортизатора и расширителя.
  • СЕЛЕКТОР ОТКРЫВАНИЯ / ЗАКРЫВАНИЯ. - Проверить крепление и плавность пружины задержания.
  • ОСТЕКЛЕНИЕ - Проверить на наличие трещин в стекле или соединяющих элементах.
