Инструкция по установке коробки для стеклянных и цельностеклянных дверей (пр-ва г.Москва)
Установка коробки в проеме производится в 2 основных этапа:
- Сборка ответной и притворной частей коробки,
- Установка и фиксация элементов коробки в проеме.
1. Сборка элементов коробки.
Притворная часть и ответная часть(с доборными элементами) собираются отдельно в виде П-образных конструкций, с помощью фиксирующих сухарей. Для установки большого (доборного) сухаря необходимо ослабить стягивающий винт и вставить сухарь в профиль до защелкивания кнопки в отверстии профиля. Затем с помощью шестигранника, через имеющиеся отверстия в профилях, затянуть стягивающий винт сухаря.
Фиксация малых сухарей осуществляется поворотом эксцентрика.

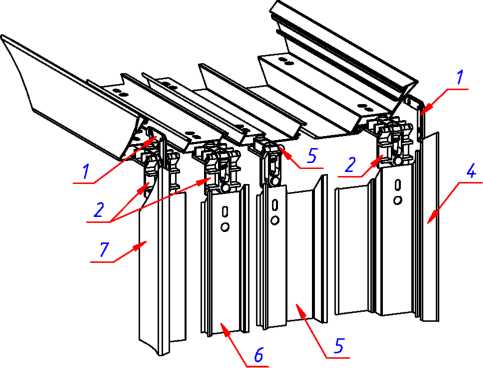

1 - Сухарь малый
2 - Сухарь большой
3 - Сухарь доборный
4 - Притворная часть
5 - Добор 80
6 - Добор 50
7 - Ответная часть
2. Установка и Фиксация элементов коробки в проеме.

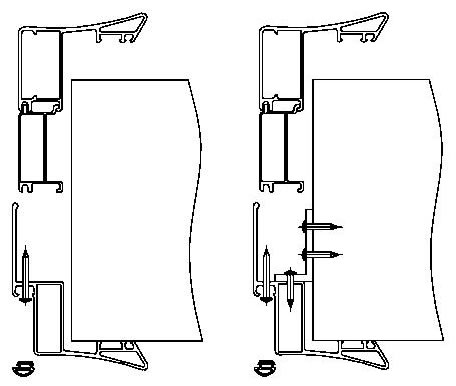

Основным способом крепления коробки в проеме является, обжатие проема коробкой.
Для этого собранные притворную и ответную части сдвигают в проем, выставляют стоевые коробки строго вертикально (с помощью отвеса или нивелира), а затем стягивают между собой саморезами.
Для улучшения надежности монтажа, а так же в проемах где толщина стены по высоте имеет существенное различие, рекомендуется фиксировать коробку через монтажный уголок, предварительно закрепленный в проеме. Использование монтажной пены для установки коробок не рекомендуется.
