Инструкция по установке и эксплуатации входной двери Viljandi

Необходимые инструменты:

  1. Уровень
  2. Отвертка
  3. Шестигранные ключи 4 мм, 5 мм
  4. Ключ Torx Tx20
  5. Молоток
  6. Клинья
  7. Монтажные шурупы
  8. Изоляционный материал

В комплекте:

  1. Дверное полотно вместе с коробкой и порогом
  2. Комплект установленной запорной фурнитуры (петли, замки)
  3. Защитные пробки для монтажных отверстий

Дверь предназначена для использования в качестве внешней двери зданий.
Прежде чем приступить к установке двери, проверьте, что качество изделия соответствует требованиям и изделие не содержит дефектов. Установка дефектного изделия запрещена.
Дверь следует установить таким образом, чтобы она не находилась под прямым воздействием осадков или солнечного излучения.
Для защиты двери ее нужно установить в нишу, или же установить над дверью навесную крышу.
Темные двери могут искривиться под действием интенсивного солнечного излучения (высокая температура поверхности у дверного полотна).
Яркие и темные оттенки тускнеют под действием интенсивного солнечного излучения.
Дверь нельзя устанавливать так, чтобы порывы ветра «играли» ею.
Внешние двери нельзя складировать в холодных и влажных помещениях. Изделие нельзя штабелировать непосредственно на землю или бетон, а можно только на сухое прочное и корректное основание.
Не разрешено изменять размеры изделия и делать внутренние распилы. При необходимости проконсультируйтесь с представителями завода.
На время ремонтных работ дверь следует покрыть строительным картоном или пленкой, чтобы избежать повреждения двери во время отделочных работ.

Установка

  1. Прежде чем устанавливать дверь, проверьте соразмерность двери с монтажным проемом. При измерении дверного проема проверьте, является ли монтажный проем отвесным и углы прямыми. Монтажный проем должен быть на 10-50 мм больше внешних размеров дверной коробки.
  2. Демонтируйте заменяемое изделие.
  3. Установите дверь плашмя на ровное основание и извлеките дверное полотно из дверной коробки.

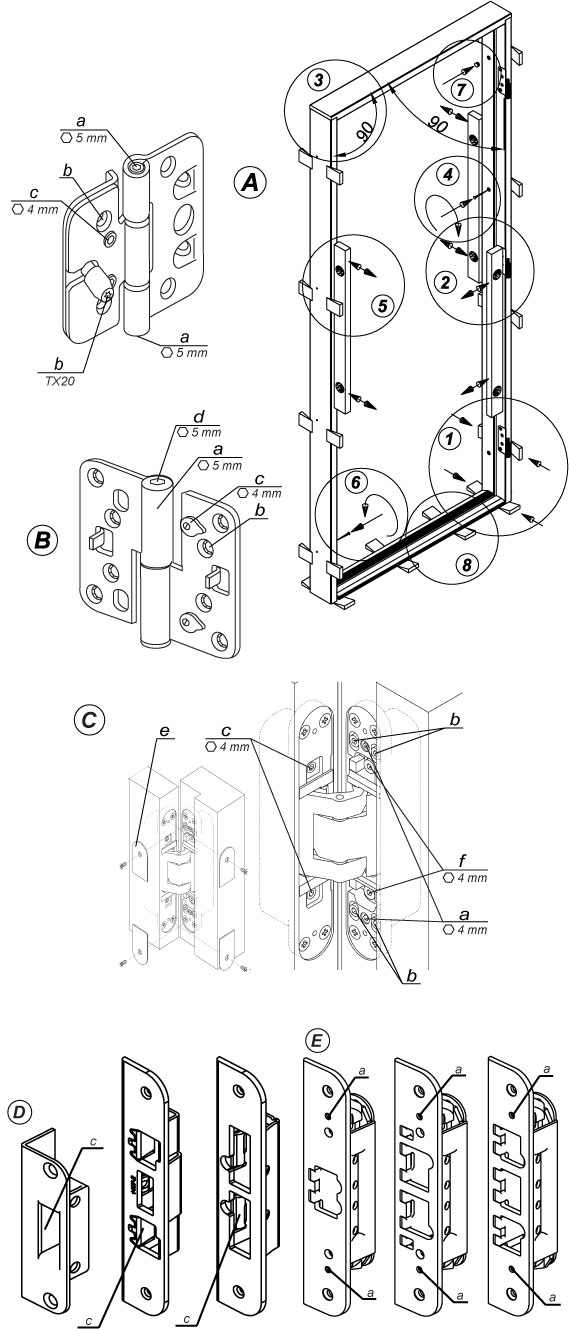

  4. Вставьте дверную коробку в монтажный проем и зафиксируйте клиньями (поз. 1). Клинья расположите вблизи крепежных шурупов коробки и под порог (поз. 8). Внимание: Для установки обоприте дверь о поверхность пола.
  5. Используя уровень, проверьте, чтобы дверная коробка была отвесной в вертикальной плоскости (поз. 2 и 5) и углы – прямыми (поз. 3). При необходимости откорректируйте положение дверной коробки. Измерьте диагонали!
  6. Отметьте места крепления на стене. Удалите дверную коробку и просверлите отверстия под дюбеля для крепежных шурупов. Установите дюбеля в просверленные отверстия. В случае деревянных конструкций маркировку и сверление отверстий можно пропустить.
  7. Перед маркировкой проверьте пункты 4 и 5.
  8. Косяк с петлями сильно прикрутите к стене (поз. 4), прежде удостоверившись, что косяк установлен ровно. Это можно проверить длинной прямой рейкой или длинным уровнем.
  9. Установите дверное полотно на косяк. Проверьте, чтобы ответный косяк или пассивное дверное полотно спаренной двери были в той же плоскости, что и установленное дверное полотно. При необходимости откорректируйте положение косяка. Если дверная коробка установлена точно и дверь закрывается и открывается без проблем, закрепите также противоположный косяк прочно к стене (поз. 6).
  10. Проверьте, чтобы промежуток между дверным полотном и косяками был одинаковый по периметру (2,5 ± 1,5 мм). При необходимости подтяните шурупы или подбейте клинья.
  11. При необходимости отрегулируйте петли.

    Регулировка высоты дверного полотна петлями:

    1. Рисунок А. Ослабьте немного верхний винт “a” каждой петли, повернув его против часовой стрелки. Поворачивайте нижний винт “a” одной петли, пока дверь не достигнет желаемой высоты. Затем отрегулируйте нижний винт “a” во всех остальных петлях так, чтобы они равномерно поддерживали дверь. Подтяните слегка верхние винты “a” всех петель.
    2. Рисунок В. Снимите защитные пробки “d”. Поворачивайте регулировочный винт “a”, пока дверное полотно не достигнет желаемой высоты. Для подъема дверного полотна поворачивайте винт по часовой стрелке, а для опускания – против часовой стрелки. Таким способом отрегулируйте все петли, чтобы они равномерно поддерживали дверь. Установите обратно защитные пробки “d”.
    3. Рисунок С. Снимите защитные пластины “e”, немного ослабьте крепежные винты петель “b” и отрегулируйте винты “f”. Снова затяните винты “b” и установите обратно защитные пластины “e”.
    4. Регулировка зазора между дверным полотном и коробкой:
    5. Ослабьте крепежные винты петель “b” и отрегулируйте винты “c”, и затем снова затяните винты “b”.
    6. Регулировка глубины дверного полотна в коробке:
    7. Рисунок С. Снимите защитные пластины “e”, немного ослабьте крепежные винты петель “b” и отрегулируйте винты “f”. Снова затяните винты “b” и установите обратно защитные пластины “e”.
  12. Установите в монтажные отверстия косяков пластмассовые пробки (поз. 7), которые имеются в упаковке.
  13. Для более плотного закрывания двери отрегулируйте ее соответствие с замком.

    1. Рисунок D. Механически регулируемый, при изгибании металлического язычка “c”.
    2. Рисунок E. Отрегулируйте винтом “a” опорную поверхность запорной планки. При повороте по часовой стрелке закрывание двери становится более плотным.
  14. Заполните пространство между стеной и дверной коробкой изоляционным материалом (каменная вата, стекловата, монтажная вата). При использовании монтажной пены следуйте инструкциям, предоставленным производителем. При необходимости подоприте, чтобы расширяющаяся пена не деформировала дверную коробку. При установке подпорок следите, чтобы концы подпорок не повредили покрытие дверной коробки, используйте для этого волнистый картон или иной смягчающий материал. Закройте заполненный промежуток нащельной рейкой или доведите облицовку до дверной коробки. При отделке облицовки защитите дверную коробку малярной лентой и дверное полотно упаковочной пленкой. Нижний промежуток пороговой колодки подоприте деревянными колодками или клиньями (поз. 8) в целях избегания его проседания при дальнейшей эксплуатации. Под неподпертой пороговой колодкой нельзя использовать монтажную вату или иные эластичные материалы.
  15. Установите на дверь необходимую добавочную фурнитуру: ручки, замочные накладки, дверной глазок, защелку, цепочку и др.

установка входной двери Viljandi

Уход за внешней дверью

  • Проверяйте время от времени крепления и исправность замка, петель и ручки. При необходимости подтяните винты или замените изношенные или поврежденные компоненты. По мере надобности смазывайте замок и петли, используя для этого специальные масла.
  • При надобности нужно отрегулировать петли двери и/или запорную планку, чтобы дверь открывалась и закрывалась без проблем. Дверь не должна задевать о косяк.
  • Как минимум раз в год, перед началом зимы, надо смазать также прокладки силиконом, чтобы избежать замерзания и разрыва прокладок. Прокладки могут также порваться из-за слишком малого зазора между дверью и коробкой.
  • Для очистки крашенных внешних дверей можно использовать воду и мягкую тряпку. В случае более сильной грязи в воду можно добавить моющее средство (например, средство для мытья посуды). Для очистки нельзя использовать растворители и абразивные чистящие средства.
  • Для очистки внешних дверей с пропитанным фанерным покрытием можно использовать сухую или влажную мягкую тряпку. При использовании чистящих средств дверь следует заново пропитать.
  • Внешние двери, облицованные фанерным покрытием из тика, на заводе обработаны тиковым маслом. Дверное полотно и коробку следует повторно пропитать в течение полугода после установки изделия. Для этого используйте доступные в продаже древесные масла, подходящие для внешних условий. Позже пропитывайте изделие два раза в год, желательно весной и осенью. Для пропитки двери с уже изменившимся оттенком рекомендуется использовать тонированное древесное масло, чтобы уравнять разные оттенки. Древесное масло можно наносить только на сухую и чистую поверхность!
  • При повреждении отделки двери следует восстановить поврежденный слой изделия.
  • Стеклянные поверхности чистите предназначенными для этого моющими средствами.
  • По этикетке чистящего средства проверьте, что оно не повредит окрашенные поверхности изделия.

Разрешенные отклонения

  • Разрешенная постоянная кривизна дверного полотна – до 4 мм.
  • У дверной коробки разрешено искривление по ширине до 1 мм/1 м.
  • Качество окрашенной поверхности проверяется визуально светом, падающим со стороны спины с расстояния 1-2 м.
  • Различие диагоналей дверного полотна может быть до 2 мм.
